1.3. Módulo Modelagem BPMN

O que é BPMN

Business Process Management Notation (BPMN), ou então Notação de Gerenciamente de Processos de Negócio, é uma notação padronizada para diagramação de fluxos de trabalho e processos de negócio de forma clara, concisa e universalmente compreendida. Ela serve como uma linguagem comum que preenche a lacuna entre as áreas de negócio e a tecnologia da informação, facilitando a análise o desenho, a automação e a melhoria contínua dos processos organizacionais.

Seu principal objetivo, é fornecer uma notação que seja intuitiva para todos os stakeholders do negócio, desde analistas e gestores até desenvolvedores e equipes de operação. A notação é suficientemente rica e precisa para permitir a modelação de processos complexos que permitam guiar a implementação dos mesmos.

Principais Elementos

Objetos de Fluxo

• Eventos: Indicam algo que acontece durante o processo, podendo ser de início, intermediários e de fim, sendo representados por círculos.
• Atividades: Representam a ação a ser executada, podendo representar tarefas e subprocessos. São representados por retângulos com cantos arredondados.
• Gateways: Controlam a divergência e convergência do fluxo do processo. São representados pro losangos e determinam os possíveis caminhos que o processo pode seguir.

Objetos de Conexão

• Fluxo de Sequência: Uma linha sólida com uma seta que indica a ordem das atividades que serão executadas.
• Fluxo de Mensagem: Uma linha tracejada com um círculo no início e uma seta no final que representa a comunicação entre diferentes pools.
• Associação: Uma linha pontilhada utilizada para associar artefatos ou texto a um objeto de fluxo.

Piscinas e Raias

• Pools: Representam os participantes principais num processo, podendo ser uma empresa, um departamento ou um cliente.
• Lanes: Subdivisões dentro de uma piscina que organizam as atividades por função ou papel específico.

Artefatos

• Objeto de Dados: Representa os dados que são necessários ou produzidos por uma atividade.
• Grupo: Utilizado para agrupar elementos visualmente.
• Anotação: Permite que o modelador adicione comentários ao diagrama.

BPMNs Desenvolvidos

Design Sprint

Este diagrama representa as tarefas realizadas durante a etapa de design sprint.

Fonte: Mateus Villela, 2025.

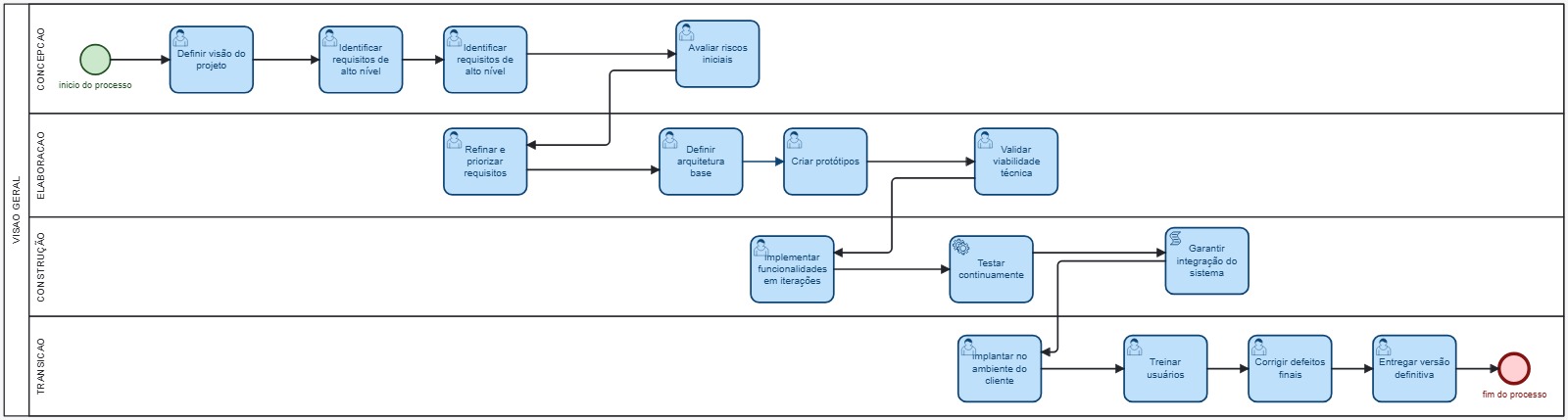

Unified Process

Este diagrama representa como a equipe se organizará utilizando o framework Unified Process.

Fonte: Eduardo Ferreira de Aquino, Daniel Ferreira Nunes e Paulo Henrique Virgilio Cerqueira, 2025.

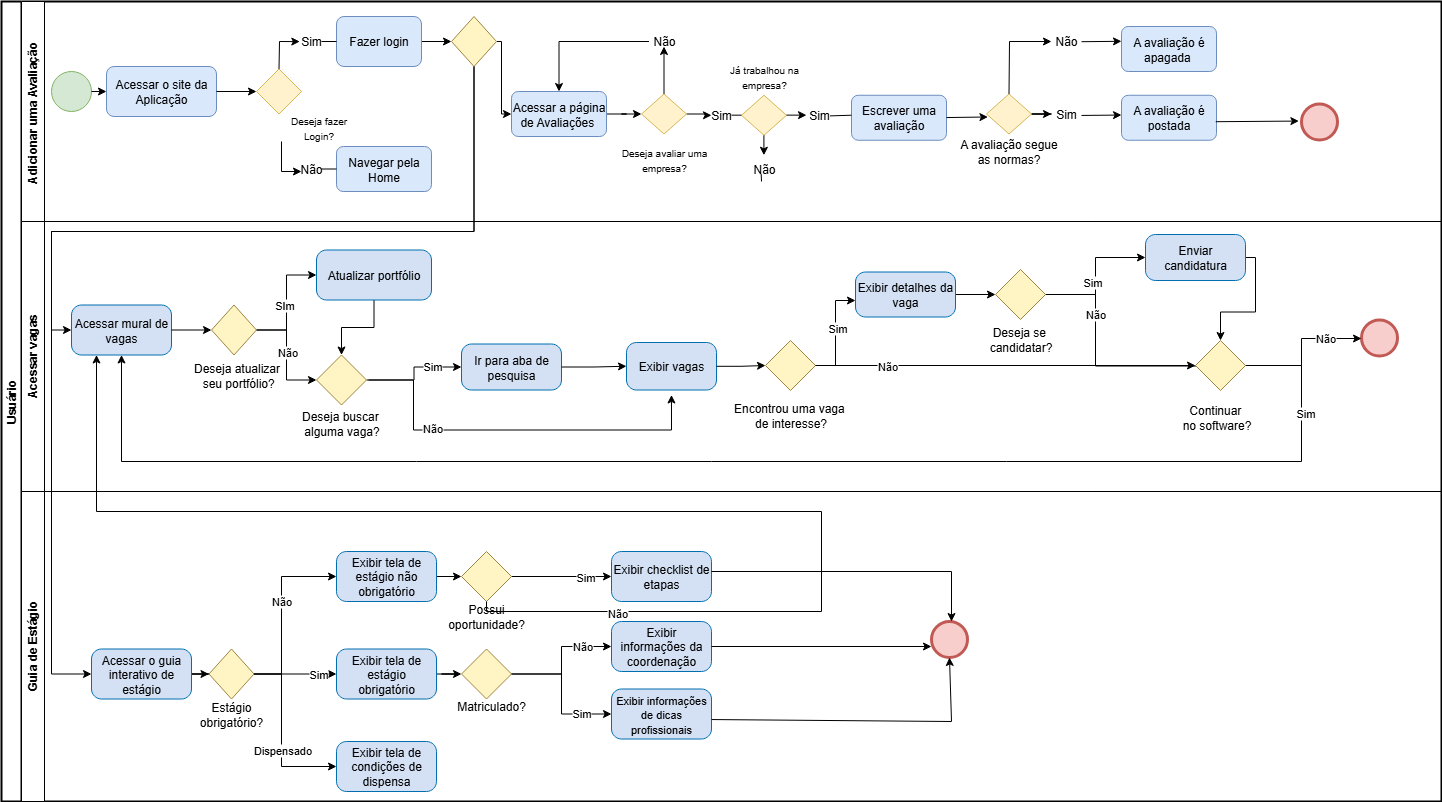

Software

Este diagrama representa o fluxo principal da aplicação, incluindo suas principais funções, como acessar o guia de estágio, candidatar a uma vaga e avaliar empresas.

Fonte: Letícia da Silva Monteiro, Luiz Henrique Guimarães Soares e Henrique Martins, 2025.

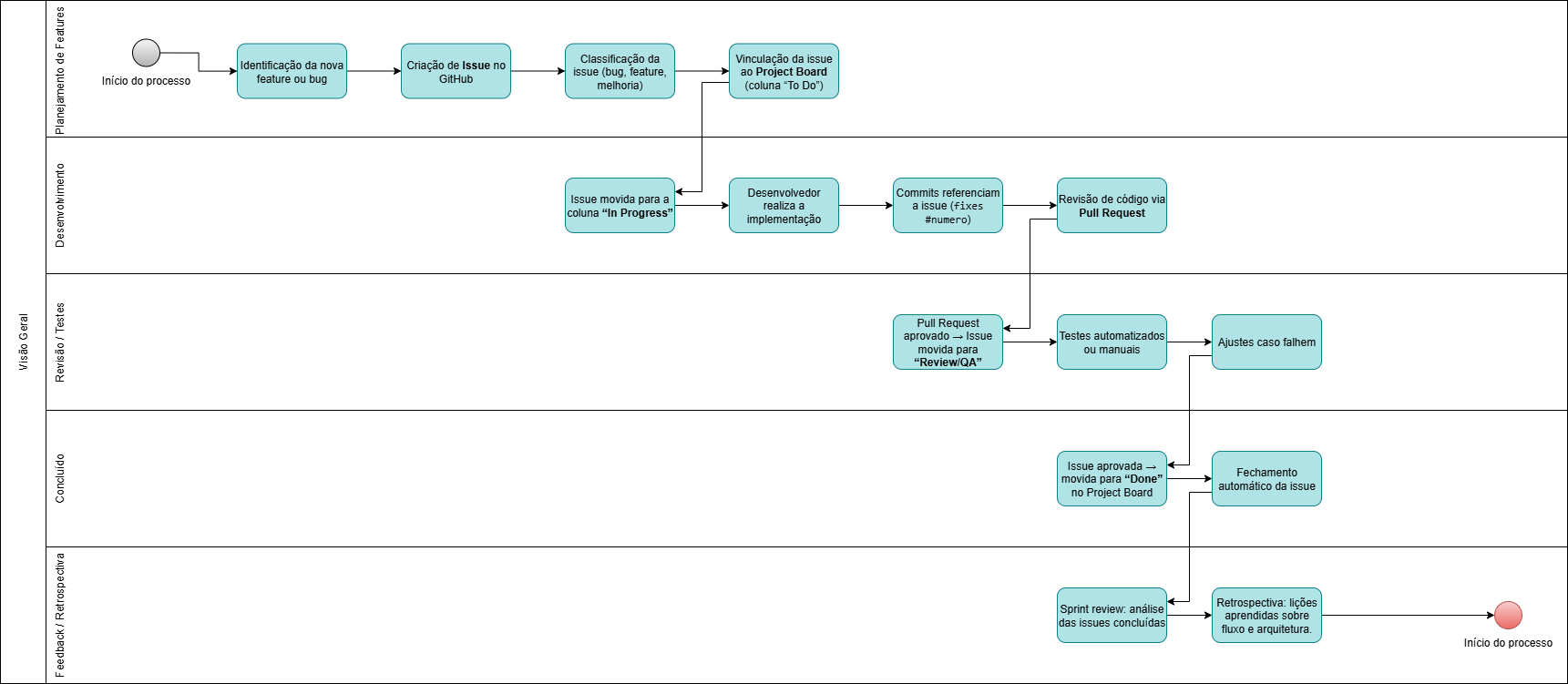

Fases do (GitHub Projects + Kanban)

Este diagrama representa o fluxo principal do Kanban feito pelo grupo no Projects do Github.

Conclusão

A notação BPMN se mostrou uma ferramenta muito útil na diagramação de fluxos, trazendo uma linguagem visual padrão e intuitiva que facilita o entendimento dos processos de negócio entre diferentes áreas e também fornece uma base sólida para análise e otimização de qualquer projeto. A adoção dessa notação ajuda a alcançar a excelência operacional, promover a melhoria contínua e garantir que os processos estejam devidamente alinhados.

Bibliografia

1. SERRANO, Milene. Arquitetura e Desenho de Software - Aula Notação BPMN. Disponível em: https://aprender3.unb.br/pluginfile.php/3178527/mod_page/content/2/Arquitetura%20e%20Desenho%20de%20software%20-%20Aula%20BPMN%20Exemplos%20-%20Profa.%20Milene.pdf. Acesso em: 04/09/2025
2. OBJECT MANAGEMENT GROUP. BPMN 2.0 Specification. Needham, MA, 2011. Disponível em: https://www.omg.org/spec/BPMN/2.0. Acesso em: 04/09/2025
